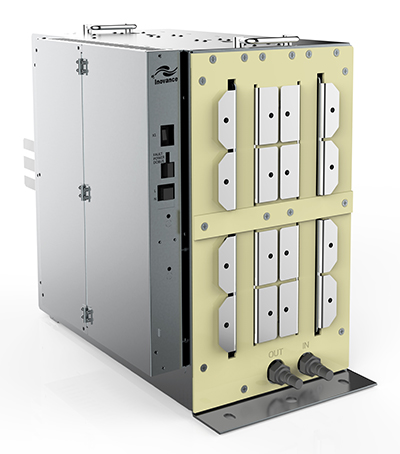

匯川高壓變頻器超大功率負載-HD5X
產品描述
HD5X整流側采用6脈波二極管整流方式，形成準36脈波整流。母線電容采用長壽命薄膜電容器，預充方式采用高壓側串聯電阻方案，逆變側采用成熟的兩電平電路。
控制系統分兩級，主控板負責運算處理，控制電機以及外圍電路的通訊，包括和用戶的通訊，單元控制板負責單元內部短路、過壓、過流等故障監控，同時負責IGBT的驅動。
單元控制電源通過電源板從直流側取，給控制板，采樣板等電路供電。主控電源使用客戶的低壓電源。考慮維護方便，整流橋，逆變橋臂，控制系統均采用模塊化設計。
控制系統分兩級，主控板負責運算處理，控制電機以及外圍電路的通訊，包括和用戶的通訊，單元控制板負責單元內部短路、過壓、過流等故障監控，同時負責IGBT的驅動。
單元控制電源通過電源板從直流側取，給控制板，采樣板等電路供電。主控電源使用客戶的低壓電源。考慮維護方便，整流橋，逆變橋臂，控制系統均采用模塊化設計。
